紅外投影鍵盤的應用

發表時間:2019-09-20 15:21

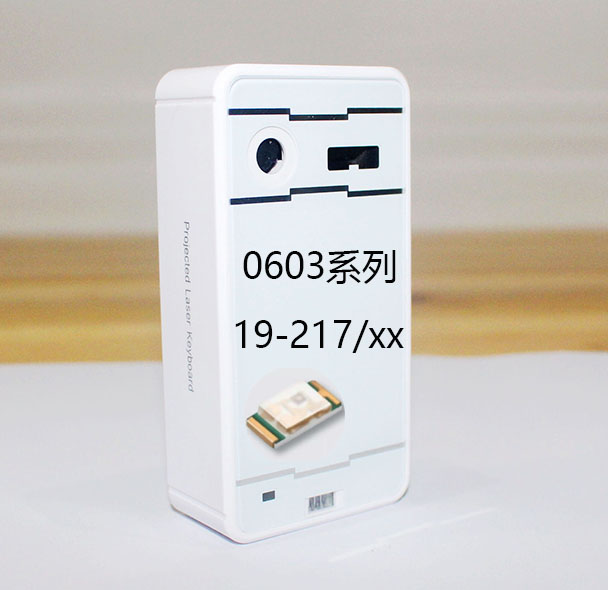

紅外投影鍵盤

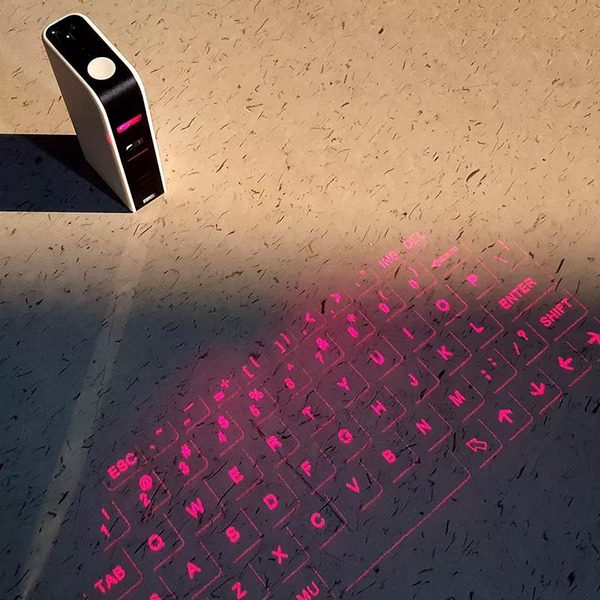

紅外投影鍵盤是一款鍵盤,該裝置可向桌面等平面上投影鍵盤的按鍵布局,只要將手指放在虛擬的按鍵部位,投影裝置就能對其進行檢測并發出相應的信號電腦等設備將可接受到輸入的按鍵。


優點:體積小 攜帶方便

缺點:手感較差,按的時間長了手指會痛。

工作原理

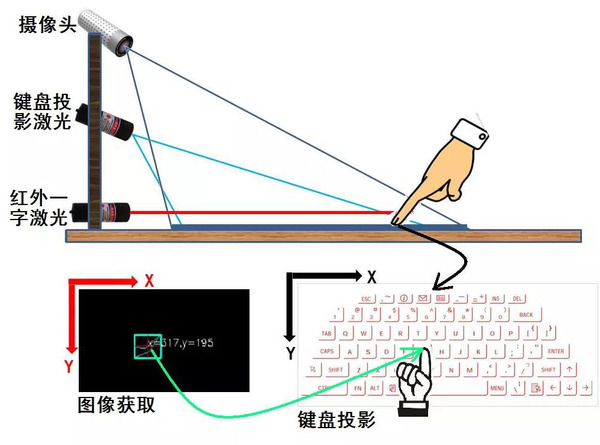

如上圖所示,在最下面的紅外一字激光發射出紅外線覆蓋空間中的一個面,當然這個平面要覆蓋整個鍵盤的范圍,在中間的鍵盤投影鍵盤發出的是鍵盤形狀的輪廓圖形主要用于位置的標定。

在最上面的攝像頭實時拍攝外界圖形并且把數據傳遞給電腦,因為一字激光發出的光線是和水平面平行的,所以沒有物體遮擋時攝像頭是不能檢測到紅外線信號的,但是如果有物體在紅外一字激光區域中時,遮擋物體表面就會覆蓋,有紅外線攝像頭就會檢測到紅外線信號,電腦獲取到攝像頭發送過來的信號后,經過一定的算法之后,得到紅外線亮點在圖片中的坐標,然后把這個坐標映射到現實中鍵盤的位置從而實現其功能。
